Installation d'un adoucisseur d'eau

Avertissements


Il est impératif de lire attentivement ce manuel d’instructions avant d’installer et d’utiliser votre adoucisseur.
Pour toute installation en milieu collectif, consultez préconisations de la DDASS du lieu d’installation.

Assurez-vous que la tension de votre alimentation secteur est bien conforme à celle de l’appareil, indiquée sur le coffret.
L’appareil doit impérativement être branché sur une prise de courant comportant une mise à la terre efficace.
L’alimentation électrique ne sert que pour alimenter de panneau de commande de la vanne. L’adoucisseur fonctionne avec le débit et la pression de l’eau.
Toutes les installations de traitement de l’eau doivent être conformes aux codes de plomberie, électriques et d’hygiène locaux. Ces codes sont établis pour votre protection.

Installez l’adoucisseur d’eau dans un endroit à l’abri des inondations, de la pluie, des rayons du soleil, de la poussière, de la neige et du gel.
L’adoucisseur doit être installé dans un endroit plat et stable.

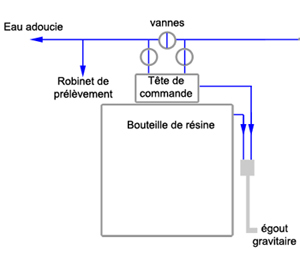

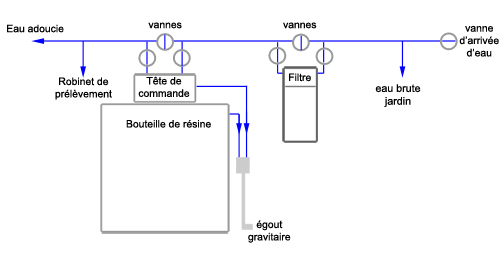

Schéma de l'installation





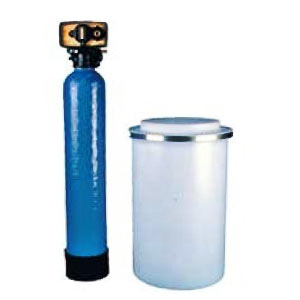

L'adoucisseur est principalement composé de trois éléments :
- une bouteille contenant la résine adoucissante (pendant le cycle de fonctionnement, l’eau que vous utilisez passe au travers de cette résine qui capture les particules de calcaire)
- une vanne de commande
- un bac à saumure, contenant les pastilles de sel.
L'ensemble est relié à votre circuit d’eau.

Installation


Bien choisir l'emplacement


Un emplacement correct est essentiel pour votre sécurité et celle de votre adoucisseur d’eau, vous aurez besoin des éléments suivants :
La plomberie doit être installée suivant la réglementation en vigueur.
Installer l’adoucisseur d’eau dans un endroit à l’abri des inondations, de la pluie, des rayons
directs du soleil, de la poussière, de la neige et du gel.
Choisissez un endroit où le sol est lisse et de niveau. Sinon, placez l’adoucisseur sur une
planche de contreplaqué marine de 2,5 cm d’épaisseur que vous aurez mise de niveau.
Prévoyez la planche suffisamment grande pour pouvoir tirer le bac de saumure.
Laissez suffisamment de place autour de l’adoucisseur pour effectuer l’entretien sans gêne.

Alimentation en eau


Placez-le aussi près que possible de la source d’arrivée d’eau froide.
Prévoyez une dérivation avant l’adoucisseur pour l’eau brute extérieure (robinets extérieurs, arrosage, etc.).
Placer le toujours après un filtre à boues.
Placer le toujours avant le chauffe-eau. Les températures d’eau dépassant 38ºC endommagent l’adoucisseur.

Évacuation à l’égout


Placez le aussi près que possible d’un orifice d’évacuation à l’égout.
Le diamètre intérieur de la conduite de l’écoulement à l’égout doit être au minimum de 13mm(1/2'').
Pour les longueurs de plus de 6 mètres, le diamètre doit être au minimum de 19mm(3/4'')
IMPORTANT: l’égout doit être obligatoirement gravitaire. Ne pas remonter dans un égout. Ne pas faire de col de cygne. Si l’égout n’est pas gravitaire, il est impératif de créer un petit puisard équipé d’une pompe vide cave.

Raccordement électrique


Raccorder obligatoirement à une prise de courant avec mise à la terre
Assurez-vous que la tension fournie par votre alimentation secteur est bien conforme à celle de l’appareil.
L’alimentation électrique ne sert que pour alimenter le programmateur. L’adoucisseur ne fonctionne uniquement avec le débit et la pression de l’eau.





Placez la bouteille de résine avec la tête de commande à sa place définitive.
Respectez le sens de circulation de la tête de commande.
Vous devez installer à la sortie de la tête de commande la vanne by-pass avec l’appareil, vous n’avez pas besoin de faire de by-pass.
Vous pouvez relier directement l’entrée et la sortie en 3/4’’ sur le réseau d’eau. Ainsi, l’adoucisseur peut être retiré facilement.

Installez un filtre anti-boue avant l’adoucisseur pour évite d’encrasser la tête de commande.
Installez un robinet après l’adoucisseur pour faciliter les prélèvements pour analyse de la dureté.
Conseils de montage:
Assurez l’étanchéité des filetages des entrées et sorties de la tête de commande avec du
Téflon.
Serrez sans forcer
Ne soudez jamais à l’étain directement à l’entrée ou à la sortie de la tête de commande. La
chaleur endommagerait les pièces en plastique.


Raccordement à l'égout


L’égout doit être obligatoirement gravitaire. Ne pas remonter dans un égout. Ne pas faire de col de cygne.
N’acheminez jamais un tuyau d’évacuation de 1/2’’ sur plus de 6m à l’horizontale. Si la distance est supérieure, utilisez un tuyau de 3/4’’.
Laissez un espace d’air de 4 à 5 cm à la liaison du tuyau et de l’évacuation choisie. Il faut un espace d’air pour éviter le refoulement des eaux résiduaires.

Faire 2 circuits distincts pour le raccordement à l’égout de la tête de commande et celui du bac à saumure, pour éviter de remplir le bac à saumure par l’évacuation égout de la tête de commande.
IMPORTANT: Si l’égout n’est pas gravitaire, il est impératif de créer un petit puisard équipé d’une pompe vide cave.

Raccordement à l’égout de la tête de commande :
Enfilez un tuyau en PVC transparent de 1/2’’ (DN50) dans le raccord cannelé d’évacuation au dos de la tête de commande.
Fixer le avec un collier.
Amener l’autre extrémité du tuyau à un orifice d’égout approprié, en laissant un espace d’air.

Raccordement à l’égout du bac à saumure :
Enfilez un tuyau en plastique de 1/2’’ dans le raccord cannelé de trop plein situé derrière le bac à saumure.
Amener l’autre extrémité du tuyau à un orifice d’égout approprié.
Ne pas effectuer de liaison avec le raccordement à l’égout de la tête de commande (par un té par exemple).
De plus, si le raccordement à l’égout du bac à saumure et celui de la tête de commande s’effectue dans le même orifice d’égout approprié,
il faut impérativement que le tuyau du raccordement à l’égout du bac à saumure soit plus haut que celui de la tête de commande (4 à 5cm).


Raccordement de la bouteille de résine au bac à saumure


Mettez le bac à saumure à sa place, autour de la bouteille de résine.
Desserrez un peu l’écrou en laiton situé sur le coté droit de la tête de commande.
Insérez le tube de 3/8’’ du bac à saumure dans l’écrou. Serrez l’écrou avec une clef, sans trop forcer.
ATTENTION: Une prise d’air à cet endroit empêche l’aspiration de la saumure. Le nettoyage
de la résine devient alors impossible. L’adoucisseur ne peut pas fonctionner dans ces conditions.
Pour obtenir une bonne étanchéité, assurez-vous que la bague en plastique soit dans le bon sens.

Vérifier que le tube ne soit pas fendillé, tordu ou écrasé.

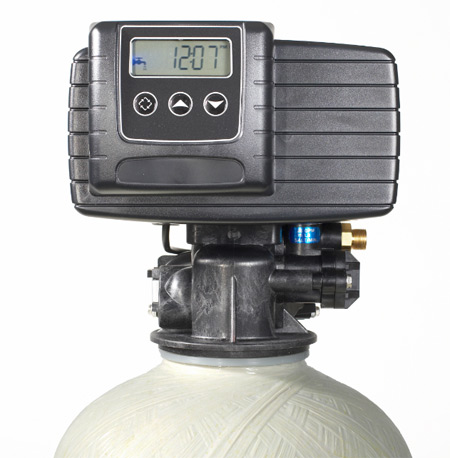

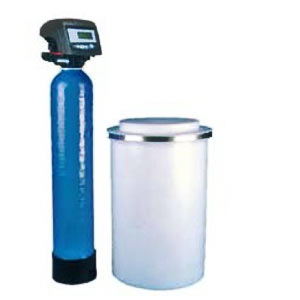

Mise en service d'un adoucisseur avec vanne 5600sxt



Ces opérations indispensables pour la mise en service ne vont vous prendre que 15 à 20minutes.
Pendant toute la durée de la mise en service, laisser couler l’eau du robinet le plus proche de l’installation.
OPERATION Nº 1
Commencer par verser un seau de 10 litres d’eau dans le bac à sel

OPERATION Nº 2
Branchez l’appareil au réseau électrique.

OPERATION Nº 3 : REMPLISSAGE D’EAU DE LA BOUTEILLE DE RÉSINE
Ouvrez l’arrivée d’eau et placer la vanne by-pass en position service (vanne by-pass: vanne laiton avec la poignée rouge), laissez l’eau s’écouler dans la bouteille de résine.
La connexion électrique sert uniquement à alimenter le programmateur.

OPERATION Nº 4 : MISE À L’HEURE DE L'HORLOGE
Pour régler l’heure utiliser les deux flèches, plus vous restez appuyé sur l’une des flèches et plus le défilement s’accélère.

OPERTATION Nº 5 : NETTOYAGE DE LA RESINE
Nous allons simplement effectuer une régénération (nettoyage des résines) manuellement pour vérifier que tout fonctionne correctement et pour nettoyer les résines.
Si les résines ne sont pas nettoyées, l’eau sortira de l’adoucisseur avec une couleur orange. pendant environ 1/2 heure.
Pour effectuer cette opération, appuyez sur le sigle de régénération pendant environ 5 secondes.
Ceci déclenchera une régénération manuelle et l’afficheur indiquera 1- - -
Attendre l’indication 1- - 4 pour passer à l’étape suivante.

OPERATION Nº 6 : DETASSAGE
Il apparaît 1- - 4
Le chiffre 1 indique la fonction : dans notre cas c’est le détassage.
Le chiffre 4 indique la durée de l’opération sois préréglage usine, 5 minutes.
explication :
On nettoie dans un premier temps les résines par un renvoi d’eau à contre-courant. Cela
permet d’éliminer des impuretés éventuelles qui peuvent bloquer ou amalgamer les résines.
Lors de votre mise en route vous n’êtes pas obligé d’attendre l’écoulement de ces 5 minutes.
Vous pouvez passer à l’étape suivante si vous constatez que cette opération s’effectue normalement.
C’est à dire que l’eau circule bien dans les résines et qu’elle s’évacue à l’égout normalement.
Vous pouvez passer à l’étape suivante au bout de trois minutes environ, en appuyant à nouveau sur le bouton "régénération"

OPERATION Nº 7 : SAUMURAGE
Il apparaît 2- - -, puis 2-29
Le chiffre 2 indique la fonction qui va s’effectuer, dans notre cas, c’est le saumurage et le rinçage lent.
Le chiffre 29 indique la durée de l’opération soit préréglage usine, 30 minutes.
explication :
Par l’intermédiaire de la pression de l’eau, le système va créer un effet venturi et aspirer naturellement la saumure qui se trouve dans le bac, pour l’injecter dans la bouteille qui contient les résines.
Le sel va prendre progressivement la place du calcaire qui s’est fixé sur les résines. Ensuite, par un renvoi d’eau lent à contre courant on va commencer à éliminer le sel en l’envoyant directement à l’égout.
Vous pouvez passer à l’étape suivante si vous constatez que cette opération s’effectue normalement.
C'est-à-dire que l’eau qui se trouve dans le bac à saumure est aspirée. Vous pouvez passer à l’étape suivante au bout de trois minutes environ, en appuyant à nouveau sur le bouton "régénération".

OPERATION Nº 8 : RINCAGE RAPIDE
Il apparaît 3- - - , puis 3- - 4
Le chiffre 3 indique la fonction qui va s’effectuer, dans notre cas, c’est le rinçage rapide. Le chiffre 4 indiquent la durée de l’opération soit préréglage usine, 5 minutes.
explication :
On crée un renvoi d’eau à contre courant pour finir d’éliminer le sel contenu dans les résines.
Lors de votre mise en route vous n’êtes pas obligé d’attendre l’écoulement de ces 5 minutes. Vous pouvez passer à l’étape suivante si vous constatez que cette opération s’effectue normalement. C’est à dire que l’eau s’évacue à l’égout.
Vous pouvez passer à l’étape suivante au bout de trois minutes environ, en appuyant à nouveau sur le bouton "régénération".

OPERATION Nº 9 : REMPLISSAGE
Il apparaît 4- - -, puis 4- - 4
Le 1er chiffre 4 indique la fonction qui va s’effectuer, dans notre cas, c’est le remplissage d’eau.
Le dernier chiffre 4 indique la durée de l’opération soit préréglage usine, 5 minutes.
explication :
Nous avons effectué plusieurs opérations dans lesquelles nous avons consommé de l’eau.
Automatiquement, l’appareil va rajouter l’eau consommer pendant ces différentes opérations.
Lors de votre mise en route vous n’êtes pas obligé d’attendre l’écoulement de ces 5 minutes. Vous pouvez passer à l’étape suivante si vous constatez que cette opération s’effectue normalement. C'est-à-dire que le remplissage d’eau dans le bac s’effectue normalement.
Vous pouvez passer à l’étape suivante au bout d’une minute environ, en appuyant à nouveau sur le bouton "régénération".
Il revient à sa position initiale soit, affichage par intermittence de l’heure et du nombre de litres à consommer avant la régénération.

OPERATION Nº 10 - REGLAGE DE LA DURETE DE L'EAU DE SORTIE AVEC LE MITIGEUR
Le mitigeur permet de mélanger de l’eau adoucie à 0ºTH avec l’eau dure pour obtenir le résultat souhaité soit: entre 7 et 12ºTH de calcaire, conformément aux préconisations de l’OMS.
En général, le réglage se situe entre la 3ième et la 4ième graduation

1/ Le mitigeur placé sur le coté gauche de la vanne est réglé sur la position 0.
Laissez couler l’eau du robinet que vous avez ouvert depuis le début des opérations, contrôlez la dureté de l’eau en sortie.
À l’aide d’une trousse de dureté, dans le cas présent, on est proche de 0ºTH, votre appareil fonctionne, il adoucit l’eau.
2/Réglez le mitigeur sur la 1ère graduation,
laissez couler toujours l’eau et attendre pendant 2 minutes avant de refaire une analyse.
Si le résultat est compris entre 7 et 12ºTH, votre adoucisseur est réglé.
Sinon, augmentez le réglage du mitigeur jusqu’à obtenir la bonne valeur.


OPERATION Nº 11 : REMPLISSAGE DU SEL
Versez 25 kg. De sel dans le bac à saumure.
Replacer le couvercle du bac.

FILTRES


FILTRE À CARTOUCHE ANTI-BOUES


Ces cartouches sont OBLIGATOIRES et filtrent l’eau avant l’adoucisseur.
Il existe plusieurs types de cartouche, suivant la qualité de filtration souhaitée.
Certaines cartouches sont bobinées et filtrent à 25 microns. Elles se remplacent tous les 6 mois environ.
D’autres cartouches, bobinées également, filtrent à 60 microns. Elles ont l’avantage d’être lavables avec un jet d’eau sous pression.

FILTRE À CARTOUCHE ANTI-GOUTS ET ANTI-ODEURS


Ce filtre n’est pas obligatoire. Il est conseillé de l’installer si l’eau a un goût ou des odeurs.
Ces cartouches, au charbon actif, filtrent l’eau à la sortie de l’adoucisseur.
Elles éliminent le goût, et les odeurs.
Photos non contractuelles
